Elektrik Panosu Nedir? Çeşitleri, Nasıl Seçilir ve Fiyatları

Kayseri'de yıllardır konut, apartman, sanayi tesisi ve güneş enerjisi projelerinde pano kurulumu, bakımı ve arıza tespiti yapan Hak Mühendislik Kurucusu Elektrik ve Elektronik Mühendisi  Burak Çiftçi, bu rehberde, internette çoğu zaman yalnızca fiyat etiketiyle ya da kısa bir tanımla geçiştirilen soruları sahada karşılaştığınız gerçek durumlarla birlikte cevaplıyor:

• Hangi pano nerede kullanılır,
• metal mi plastik mi seçilmeli,
• dış ortamda hangi IP sınıfı gerekir,
• fiyatı ne belirler,
• bağlantı neden mutlaka uzman işidir?

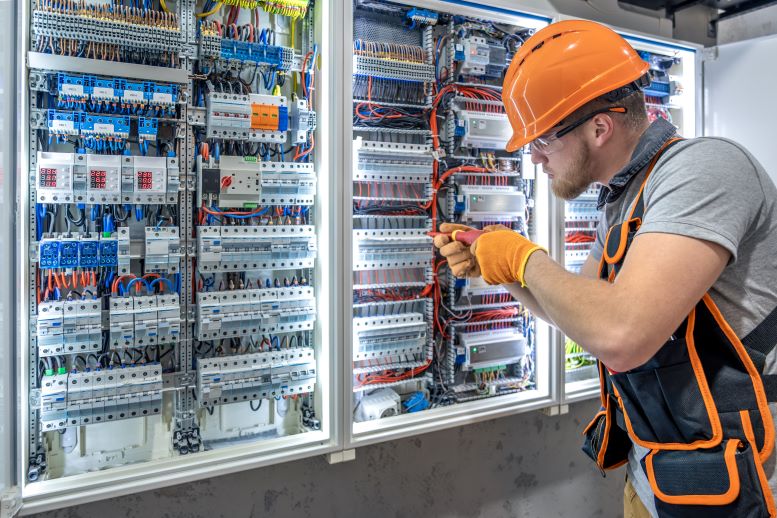

Elektrik Panosu Nedir?

Elektrik panosu, elektrik tesisatındaki koruma, kumanda ve dağıtım elemanlarını tek bir güvenli gövdede toplayan kapalı muhafazadır. Teknik literatürde "dağıtım tablosu", "şalt panosu" veya sanayide "alçak gerilim pano sistemi" olarak da adlandırılır.

Türkiye'de alçak gerilim panolarının tasarım ve doğrulama kuralları, uluslararası IEC 61439 serisinin Türk Standardı karşılığı olan TS EN IEC 61439 standartlarıyla belirlenir. Konut içi tesisat kuralları ise Enerji ve Tabii Kaynaklar Bakanlığı'nın Elektrik İç Tesisleri Yönetmeliği çerçevesinde uygulanır.

Konutlarda birkaç modüler koruma cihazından oluşan küçük bir dağıtım tablosu olabilirken, ticari ve endüstriyel tesislerde ana dağıtım, motor kontrolü, otomasyon, ölçüm ve haberleşme işlevlerini birlikte barındıran büyük sistemlere dönüşebilir.

Teknik açıdan pano yalnızca bir “kutu” değildir. Muhafaza, bara sistemi, devre koruma cihazları, klemensler, kablo kanalları, anahtarlama elemanları, ölçüm cihazları ve gerekiyorsa otomasyon ekipmanları birlikte değerlendirilir.

IEC 61439-1:2020, alçak gerilim şalt ve kontrol düzenekleri için genel tanımlar, servis koşulları, yapım gerekleri, teknik karakteristikler ve doğrulama gereklerini ortaya koyar; uygunluk değerlendirmesinde ilgili seri bölümünün de dikkate alınması gerekir.

Elektrik Panosu Neden Önemlidir?

1. Enerjiyi farklı devrelere ayırır.
2. Uygun koruma cihazlarının yerleşimini sağlar.
3. Bakım ve izolasyon işlemlerini daha kontrollü hale getirir.
4. Ölçme ve kumanda ekipmanlarının düzenlenmesini sağlar.
5. Cihazları belirli mekanik ve çevresel etkilerden koruyan muhafazayı oluşturur.

Elektrik panosu ile sigorta kutusu aynı şey mi?

Günlük dilde aynı anlamda kullanılsa da "sigorta kutusu" yalnızca konut tipi küçük dağıtım kutusunu anlatır; "elektrik panosu" ise konut kutusundan fabrikadaki metre boyundaki ayaklı sistemlere kadar tüm muhafazaları kapsayan üst kavramdır. Bir başka deyişle her sigorta kutusu bir panodur, ama her pano sigorta kutusu değildir.

Panoyu oluşturan üç katman

• Gövde (muhafaza): Metal veya plastik kasa, kapak, kilit ve montaj plakası. İnsanı gerilimli parçalardan, bileşenleri toz ve sudan korur.
• Şalt malzeme: Şalter, sigorta, kaçak akım rölesi, kontaktör gibi akımı kesen ve yöneten elemanlar.
• İletim elemanları: Baralar, klemensler ve iç kablolama; enerjiyi elemanlar arasında taşır.

Elektrik Panosu Ne İşe Yarar ve Nasıl Çalışır?

Elektrik panosu, tek bir besleme hattından gelen enerjiyi çok sayıda devreye bölerek her devreyi ayrı ayrı korumaya yarar. Bir devrede arıza olduğunda yalnızca o devrenin sigortası açar; evin ya da binanın geri kalanı çalışmaya devam eder.

Elektrik panosunun temel işlevi, elektrik enerjisini kontrollü biçimde dağıtmak ve devreleri uygun koruma düzenleriyle işletmektir. Buna ek olarak kumanda, ölçüm, otomasyon ve enerji izleme gibi görevler üstlenebilir.

Elektrik panosunun dört temel görevi

1. Dağıtım: Enerjiyi aydınlatma, priz, klima, fırın, asansör gibi ayrı linyelere bölmek.
2. Aşırı akım ve kısa devre koruması: Kabloların aşırı ısınıp yangına yol açmasını önlemek.
3. Hayat koruma: Kaçak akım rölesiyle, insan vücudu üzerinden toprağa akan tehlikeli akımı milisaniyeler içinde kesmek.
4. Kumanda ve izleme: Sanayi ve otomasyon panolarında motorları çalıştırmak, durdurmak, akım-gerilim değerlerini ölçmek.

Elektrik panosu çalışma prensibi: enerji hangi sırayla ilerler?

Elektrik panosunun çalışma prensibi, enerjinin yukarıdan aşağıya, büyük korumadan küçük korumaya doğru kademeli olarak dağıtılmasına dayanır. Tipik bir konutta akış şu sırayla gerçekleşir:

1. Dağıtım şirketi şebekesi (Kayseri ve çevresinde KCETAŞ) → bina bağlantı hattı
2. Bina giriş panosu ve sayaç
3. Daire panosundaki ana şalter veya ana sigorta
4. Kaçak akım rölesi (hayat ve yangın koruma)
5. Baralar üzerinden linye (devre) sigortaları
6. Priz, aydınlatma ve cihaz devreleri

Bu kademelendirmeye mühendislikte seçicilik (selektivite) denir: Arızaya en yakın koruma elemanının önce açması hedeflenir. Seçicilik doğru kurulmamışsa, bir priz arızasında bütün binanın enerjisi kesilebilir; sahada en sık gördüğümüz tasarım kusurlarından biri budur.

Elektrik Panosu Çeşitleri Nelerdir?

Elektrik panosu çeşitleri; kullanım yerine (konut, bina, sanayi, asansör, GES), gövde malzemesine (metal, plastik) ve montaj şekline (sıva altı, sıva üstü, askılı, ayaklı) göre sınıflandırılır. Tek bir resmi sayı yoktur; sahada en sık karşılaşılan tipler aşağıdaki tabloda özetlenmiştir.

Konut (daire ve müstakil ev) panoları

Konut panosu, bir dairenin veya müstakil evin tüm iç tesisatını besleyen, çoğunlukla 12–36 modül kapasiteli dağıtım kutusudur. Genellikle sıva altı plastik gövdelidir ve antrede ya da mutfak girişinde bulunur.

Bina ve apartman panoları

Bina elektrik panosu, dağıtım şebekesinden gelen enerjiyi sayaçlara ve oradan dairelere, ortak alanlara ve asansöre dağıtan merkezi panodur. Kapasitesi daire sayısına göre büyüdüğü için çoğunlukla metal, askılı veya ayaklı yapıdadır.

Sanayi panoları

Sanayi panoları, yüzlerce ila binlerce amperlik akımları yöneten, çoğunlukla ayaklı ve modüler kabin sistemleridir. Kayseri Organize Sanayi Bölgesi'ndeki mobilya, tekstil ve metal işleme tesislerinde ADP, kompanzasyon ve MCC panoları birlikte çalışır; bu panolarda termal kontrol ve seçicilik hesabı konut panolarına göre çok daha kritiktir.

Asansör elektrik panosu

Asansör elektrik panosu, asansör motorunu, kumanda devresini ve güvenlik zincirini besleyen, bina girişinden ayrı bir hatla beslenen özel panodur. Ana şalterinin kilitlenebilir olması, bakım sırasında kimsenin enerjiyi yanlışlıkla vermemesi için zorunlu bir güvenlik önlemidir. Asansörlerin tasarım ve güvenlik kuralları TS EN 81-20 standardıyla tanımlanır.

GES (güneş enerjisi) panosu

GES panosu, güneş panellerinden gelen doğru akımı (DC) inverter öncesinde koruyan ve inverter sonrası alternatif akımı (AC) şebekeye veya tesisata aktaran panodur. DC tarafında ark riski AC'ye göre daha yüksek olduğu için DC'ye uygun sigorta, izolatör ve aşırı gerilim koruma (parafudr) kullanmak şarttır. Kayseri gibi yıllık güneşlenme süresi yüksek bir ilde çatı GES talebi arttıkça bu panoların doğru seçimi de önem kazanıyor.

Çift kapaklı ve çift sayaçlı pano

Çift kapaklı pano, sayaç bölmesi ile sigorta bölmesinin ayrı kapaklarla kapandığı panodur; sayaç okunurken şalt elemanlara erişilmez. Çift sayaçlı pano ise aynı yapıda iki ayrı aboneliğin sayaçlarını barındırır.

Elektrik Panosu İçinde Hangi Malzemeler Bulunur?

Bir elektrik panosunun içinde temel olarak ana şalter, otomatik sigortalar, kaçak akım rölesi, baralar, klemensler ve bazı panolarda parafudr ile kontaktör bulunur. Her birinin görevi farklıdır ve biri diğerinin yerini tutmaz.

Elektrik panosu anahtarı nedir?

Bu ifade ya pano kapağının kilit anahtarını ya da ana açma-kapama cihazını anlatabilir. Fiziksel erişim anahtarı ile elektriksel anahtarlama elemanı birbirinden farklıdır.

Elektrik panosu ayağı nedir?

Pano ayağı veya baza, zemine monte edilen panonun gövdesini taşıyan ve kablo giriş/çıkış düzenine alan sağlayabilen mekanik parçadır. Ayaklı panolar genellikle daha büyük hacimli uygulamalarda tercih edilir.

Sigorta ile kaçak akım rölesi arasındaki fark nedir?

Sigorta kabloyu ve cihazı korur; kaçak akım rölesi insanı korur. Otomatik sigorta, devreden geçen akım kablonun taşıyabileceği değeri aştığında açar; ancak birinin gerilimli bir iletkene dokunmasıyla oluşan 30–100 miliamperlik akımı algılayamaz, çünkü bu değer sigortanın açma eşiğinin çok altındadır.

Kaçak akım rölesi ise faz ve nötr iletkenlerinden geçen akımları karşılaştırır; aradaki fark (yani toprağa kaçan akım) belirlenen eşiği geçtiğinde devreyi keser. Elektrik İç Tesisleri Yönetmeliği, konutlarda hayat koruma amacıyla 30 mA'lik kaçak akım koruma düzenini öngörür; bina girişlerinde ise yangına karşı koruma amacıyla 300 mA'lik rölelerin kullanımı yaygın uygulamadır.

Bara, klemens ve iç kablolama neden önemlidir?

Baralar ve klemensler, panodaki arızaların en sessiz kaynağıdır. Gevşek bir klemens, temas direncini artırarak zamanla ısınmaya, izolasyon erimesine ve ark oluşumuna yol açar. Deneyimlerimize göre pano kaynaklı yangın ve arıza vakalarının önemli bir bölümü bozuk bir sigortadan değil, zamanla gevşemiş bir bağlantı noktasından başlıyor.

Renk kodları

Türkiye'de uyumlaştırılmış kablo renk kodlarına göre faz iletkenleri kahverengi, siyah ve gri; nötr iletkeni mavi; koruma (toprak) iletkeni sarı-yeşildir. Eski binalarda bu düzene uymayan tesisatlar sık görülür ve bakım sırasında ciddi karışıklığa neden olur.

Müstakil Ev Elektrik Panosu Nasıl Seçilir?

Müstakil ev elektrik panosu; evin kurulu gücüne, monofaze veya trifaze beslemeye, devre sayısına ve bahçe, garaj, GES gibi ek alanlara göre seçilir. Doğru pano, bugünkü devre sayısına en az yüzde 25–30 yedek kapasite eklenerek belirlenir.

Monofaze mi trifaze mi?

Standart bir müstakil evde monofaze (tek fazlı) besleme çoğu zaman yeterlidir. Elektrikli ısıtma, ısı pompası, elektrikli araç şarjı, büyük bir atölye veya çatı GES sistemi planlanıyorsa trifaze besleme daha dengeli yük dağılımı sağlar. Bu karar pano tipini de değiştirir: Trifaze panoda üç faz barası ve dört kutuplu kaçak akım rölesi gerekir.

Kaç sigorta ve kaç modül gerekir?

Kaç sigorta gerektiği, evdeki bağımsız devre sayısına bağlıdır. Tipik bir müstakil ev için örnek devre planı aşağıdadır:

Bu örnekte 12–14 sigorta, bir ana şalter ve bir-iki kaçak akım rölesi bulunur. Kaçak akım rölesi iki kutuplu versiyonda 2, dört kutuplu versiyonda 4 modül yer kaplar. Toplamı hesaplayıp yedek pay eklediğinizde ortalama bir müstakil ev için 18–24 modüllük pano çoğunlukla doğru seçim olur.

Ev panosu seçim kontrol listesi

1.  Tek faz/üç faz yapısı belirlenmeli.

2.  Beklenen maksimum yük değerlendirilmelidir.

3.  Devreler ve koruma cihazları projelendirilmelidir.

4.  Kaçak akım koruma mimarisi belirlenmelidir.

5.  Gerekiyorsa aşırı gerilim koruması değerlendirilmelidir.

6.  Pano içinde yedek modül ve kablo alanı bırakılmalıdır.

7.  Dış ortam/bahçe devreleri ayrıca değerlendirilmelidir.

8.  Elektrikli araç şarjı gibi yüksek güçlü yeni yükler baştan hesaba katılmalıdır.

Güvenlik: Pano iç bağlantılarını internetten alınmış genel bir şemaya bakarak değiştirmek güvenli değildir. Yanlış bağlantı, hatalı koruma veya enerjili çalışma ciddi elektrik çarpması ve yangın riski oluşturabilir.

Sayaç yeri ve bahçe hattı

Müstakil evlerde sayaç panosu genellikle dağıtım şirketinin okuyabileceği şekilde bahçe duvarında veya dış cephede, dağıtım panosu ise ev içinde yer alır. Bahçe aydınlatması, sulama pompası veya bahçe elektrik panosu için ev içindeki panodan ayrı, kendi kaçak akım rölesine sahip bir çıkış planlamanızı öneriyoruz; dış ortam kaçaklarının evdeki tüm prizleri kesmesini böyle önlersiniz.

Apartman ve Bina Elektrik Panosu: Sorumluluk ve Bakım

Apartman (bina giriş) elektrik panosu, dağıtım şebekesinden gelen enerjiyi her bağımsız bölümün sayacına ve oradan dairelere, ayrıca merdiven aydınlatması, hidrofor, kazan dairesi ve asansör gibi ortak alanlara dağıtan ana panodur. Bina giriş panosunun bakımını yaptırmak, kural olarak apartman yöneticisinin sorumluluğundadır.

Bina giriş panosunun yapısı

• Giriş bölmesi: Şebeke bağlantısı ve ana kesici. Burası dağıtım şirketinin mühür ve erişim kontrolündedir.
• Sayaç bölmesi: Her daire için ayrı sayaç ve sayaç sigortaları; ortak alan ve asansör için ayrı sayaçlar.
• Çıkış bölmesi: Dairelere giden kolon hatları, ortak alan linyeleri, asansör ve hidrofor çıkışları.
• Koruma: Yangına karşı kaçak akım koruması, parafudr ve topraklama barası.

Asansör hattı ve ortak alan beslemesi

Asansör ve ortak alanlar, bağımsız bölüm sayaçlarından ayrı sayaçlar üzerinden beslenir; bu sayede ortak alan tüketimi faturada ayrışır ve kat maliklerine paylaştırılabilir. Asansör hattının diğer ortak alan devreleriyle aynı sigortayı paylaşması, bir merdiven lambası arızasında asansörün durmasına yol açabilir; yeni projelerde bu ayrımı mutlaka yapıyoruz.

Bina giriş panosunun bakımından kim sorumlu?

634 sayılı Kat Mülkiyeti Kanunu'na göre bağımsız bölümlere ait olmayan ortak tesisat, ana gayrimenkulün ortak yeri sayılır. Ana gayrimenkulün bakım ve onarımını yaptırmak yöneticinin görevleri arasındadır; giderler ise yönetim planında aksi öngörülmedikçe kat malikleri arasında kanunda belirtilen esaslara göre paylaştırılır.

Somut bir anlaşmazlıkta yönetim planı, kira sözleşmesi ve uzman görüşü belirleyicidir; hukuki uyuşmazlıklarda bir avukata danışılması gerekir.

Çift sayaçlı pano ne zaman gerekir?

Çift sayaçlı pano, aynı yapıda iki ayrı elektrik aboneliği gerektiğinde kullanılır. Sahada en sık karşılaştığımız durumlar şunlardır:

1. Müstakil evin bir katının kiracıya verilmesi (malik ve kiracı faturalarının ayrılması)
2. Aynı binada konut ile dükkân veya atölyenin birlikte bulunması
3. İki aileli (bitişik nizam) yapılarda ortak bir giriş panosunun kullanılması
4. Ortak alan tüketiminin konut tüketiminden ayrılması

Yeni bir abonelik açmak için dağıtım şirketinin başvuru ve proje onay süreci işler; sayaç yeri ve pano tipi bu süreçte belirlenir. Kayseri'de bu süreç KCETAŞ üzerinden yürütülür.

Bina giriş panosunun bakımından kim sorumludur?

Sorumluluk, ekipmanın mülkiyetine ve tesisin sorumluluk sınırlarına göre değişir. Ortak alan tesislerinde bina yönetiminin işletme ve bakım sorumluluğu bulunabilir; dağıtım şirketine ait şebeke tarafındaki ekipmanlar farklı sınırlar içindedir.

Bu nedenle tek cümlelik “kim öder?” cevabı yerine somut tesisin sınırları incelenmelidir.

Metal, Plastik ve Ahşap Pano Karşılaştırması

Metal pano mekanik dayanım ve yüksek akım için, plastik pano nemli, korozif ve konut ortamları için daha uygundur. Ahşap ise günümüz elektrik panosu gövdesi için uygun bir malzeme değildir; yalnızca dekoratif kapatma amacıyla, gerekli önlemlerle kullanılabilir.

Hangi ortamda hangisi tercih edilmeli?

• Daire içi: Alev ilerletmeyen plastik sıva altı pano yeterli ve ekonomiktir.
• Bina girişi ve sanayi: Elektrostatik toz boyalı metal pano; ısı dağıtımı ve genişleme payı için.
• Nemli, kimyasal veya korozif ortam (hayvancılık tesisi, arıtma, yıkama alanı): Polyester veya paslanmaz çelik pano.
• Bahçe ve dış cephe: UV dayanımlı polikarbonat veya polyester pano, en az IP65.

Ahşap elektrik panosu olur mu?

“Ahşap pano” ifadesi çoğu zaman dekoratif bir muhafazayı anlatır. Elektrik ekipmanının muhafazasında malzemenin yangın, mekanik ve elektriksel güvenlik açısından uygunluğu esas alınmalıdır. Dekoratif görünüm teknik gerekliliklerin önüne geçmemelidir.

Ahşap elektrik panosu hakkında sahadan not

Kayseri'nin eski mahallelerinde, özellikle 1970–1980'lerden kalma yapılarda hâlâ ahşap tabla üzerine monte edilmiş sigorta düzenleriyle karşılaşıyoruz. Bu panolarda çoğu zaman kaçak akım rölesi yoktur ve ahşap zamanla kuruyup yanıcılığı artar. Bu tür tesisatların güncel standartlara uygun, alev ilerletmeyen bir panoyla yenilenmesini güçlü şekilde öneriyoruz.

Dış Ortam Elektrik Panosu ve IP Sınıfı Seçimi

Dış ortam elektrik panosunda doğrudan yağmura açık konum için en az IP65, saçak altı gibi korunaklı konum için en az IP54 aranmalıdır. IP (Ingress Protection) kodu, TS EN 60529 standardına göre panonun katı cisimlere ve suya karşı koruma derecesini gösterir.

IP kodu nasıl okunur?

IP kodundaki ilk rakam katı cisim ve toza karşı korumayı (0–6), ikinci rakam suya karşı korumayı (0–9) gösterir. Rakam büyüdükçe koruma artar.

IP65 ve IP66 ne demektir?

IP kodundaki ilk rakam katı yabancı cisim/toz girişine, ikinci rakam suya karşı koruma seviyesine ilişkin sınıflandırmanın parçasıdır. Ancak “IP66 her dış ortam için kesinlikle yeterlidir” denemez; montaj, suyun yönü/basıncı, kablo rakorları, contalar, yoğuşma ve sıcaklık da değerlendirilmelidir.

IK darbe dayanımı

IP sınıfı yalnızca toz ve suyu anlatır; darbeye karşı dayanım ise TS EN 62262 standardındaki IK kodu ile gösterilir. Otopark, site girişi veya okul bahçesi gibi darbe ve vandalizm riski olan yerlerde IK08 (5 joule) ve üzeri, tercihen IK10 (20 joule) aranmalıdır.

Dış ortam elektrik panosu fiyatını ne yükseltir?

Daha yüksek IP koruması, uygun contalar, kablo rakorları, UV/korozyon dayanımı ve termal koşullar için ek çözümler toplam maliyeti artırabilir. Bu nedenle yalnızca “metal kutu” fiyatına bakmak yanıltıcıdır.

Boş elektrik panosu mu hazır donanımlı pano mu?

Boş pano, ekipmanları projeye göre seçmek isteyenler için esneklik sağlar. Hazır donanımlı pano ise doğru teknik şartnameye göre üretildiğinde montajı ve devreye almayı kolaylaştırabilir. Teknik ihtiyaca göre toplam sahip olma maliyeti değerlendirilmelidir.

Kayseri iklimi ve yoğuşma sorunu

Kayseri'nin karasal iklimi, dış ortam panoları için özel bir risk yaratır: Gündüz ile gece arasındaki büyük sıcaklık farkı panonun içinde yoğuşmaya yol açar. IP65 bir pano dışarıdan su almasa bile içeride biriken nem, klemenslerde oksitlenmeye ve kaçak akım rölesinin sebepsiz açmasına neden olabilir. Erciyes eteklerindeki villa ve bağ evlerinde bu sorunu sıkça görüyoruz. Çözüm olarak:

1. Termostatlı pano ısıtıcısı (anti-kondens rezistansı) kullanıyoruz.
2. Filtreli havalandırma veya basınç dengeleme tapası ekliyoruz.
3. Kablo girişlerini uygun rakorlarla sızdırmaz hale getiriyor, girişleri panonun altından yapıyoruz.
4. Panoyu mümkünse kuzey cephesine veya gölgeye konumlandırarak güneş ısınmasını azaltıyoruz.

Ayaklı ve Askılı Pano Arasındaki Fark

Askılı pano duvara asılarak monte edilen, küçük ve orta kapasiteli panodur; ayaklı pano ise zemine bir kaide (sokle) üzerinde oturan, büyük kapasiteli ve genişletilebilir panodur. Seçimi belirleyen şey; akım değeri, içerideki ekipmanın ağırlığı ve ileride büyüme ihtiyacıdır.

Ayaklı pano ne zaman tercih edilir?

• İçerideki şalt malzemenin ağırlığı duvarın güvenle taşıyabileceği sınırı aştığında
• Çok sayıda çıkış veya büyük kesitli kablo girişi olduğunda
• Kompanzasyon kondansatörleri gibi ısı üreten ekipman bulunduğunda
• Tesisin ileride büyüme ihtimali olduğunda

Elektrik panosu ayağı (kaidesi) ne işe yarar?

Pano ayağı veya kaidesi, panoyu zeminden yükselterek kablo girişi için alan açar, zemin nemini ve su baskınını panodan uzak tutar ve kabin ağırlığını dengeli dağıtır. Genellikle 100–200 mm yüksekliğinde standart kaideler kullanılır; dış ortamda beton kaide üzerine ankrajlı montaj yapılır.

Elektrik Panosu Boyutları

Konut tipi panoların boyutu "modül" ile ifade edilir; bir modül, standart bir tek kutuplu otomatik sigortanın kapladığı yaklaşık 18 mm'lik genişliktir. Sanayi ve bina panolarında ise boyut milimetre cinsinden yükseklik × genişlik × derinlik olarak verilir.

Pano boyutu seçerken üç kural

1. Yedek bırakın: Mevcut modül ihtiyacının üzerine en az yüzde 25–30 boşluk ekleyin.
2. Isıyı hesaba katın: Sıkışık panolarda elemanlar birbirini ısıtır; üreticiler bitişik montajda akım düşümü öngörebilir.
3. Kablo payını unutmayın: Derinlik ve alt boşluk, kablo büküm yarıçapına izin vermelidir.

Elektrik Panosu Boyutları Nasıl Belirlenir?

Pano boyutu; cihazların fiziksel ölçüleri, DIN raylar, bara/klemens düzeni, kablo bükülme yarıçapları, ısı yayılımı, bakım erişimi, kablo giriş-çıkışları ve gelecekteki genişleme payına göre belirlenir. “20 sigorta varsa 20 modüllük pano yeter” yaklaşımı çoğu projede eksik kalır; ana şalter, kaçak akım cihazları, SPD, kontaktörler, klemensler ve yedek alan da hesaplanmalıdır.

Yedek kapasite neden önemlidir?

Klima, ısı pompası, elektrikli araç şarjı, güneş enerjisi veya yeni üretim ekipmanı gibi yükler sonradan eklenebilir. Başlangıçta yeterli fiziksel ve elektriksel kapasite bırakmak, gelecekte yapılacak revizyonların maliyetini ve kesinti süresini azaltabilir.

Elektrik Panosu Bağlantısı Nasıl Yapılır?

Elektrik panosu bağlantısı; tesisin projesi, besleme tipi, yükleri, koruma düzeni ve kullanılan cihazlara göre tasarlanır. Tek bir internet şeması, farklı tesislerde güvenli bağlantı talimatı olarak kullanılamaz.

Genel mühendislik süreci

1. İhtiyaç ve proje: yükler, devreler, besleme ve kullanım amacı belirlenir.
2. Cihaz seçimi: koruma, anahtarlama ve ölçüm cihazları seçilir.
3. Yerleşim: cihazlar ısı, erişim ve kablolama gereksinimlerine göre yerleştirilir.
4. Kablolama: proje ve teknik şartlara uygun bağlantılar yapılır.
5. Etiketleme: devreler açıkça tanımlanır.
6. Kontrol/test: bağlantılar ve koruma düzenleri uygun ölçüm ve kontrollerle doğrulanır.
7. Devreye alma: kontrollü enerjilendirme ve dokümantasyon gerçekleştirilir.

Can güvenliği: Enerjili panoda çalışma veya pano iç bağlantılarını değiştirme işlemi uygun yetkinlik, iş güvenliği prosedürü ve ölçüm/test ekipmanı olmadan yapılmamalıdır.

Yaygın bağlantı hataları

• Uygun olmayan koruma cihazı seçmek.
• Kablo kesitini yalnızca sigorta değerine göre belirlemek.
• Gevşek klemensleri kontrol etmemek.
• Topraklama/koruyucu iletken düzenini yanlış kurgulamak.
• Devreleri etiketsiz bırakmak.
• Isı oluşumunu ve çalışma sıcaklığını göz ardı etmek.
• Dış ortamda yetersiz IP koruması kullanmak.

Elektrik Panosu Fiyatları Nasıl Belirlenir?

Elektrik panosu fiyatını en çok şalt malzemenin markası ve amper değeri belirler; ardından IP sınıfı, gövde malzemesi, boyut ve işçilik gelir. Boş pano gövdesi, donanımlı bir panonun toplam maliyetinin çoğu zaman küçük bir kısmıdır.

Bu rehberde bilinçli olarak TL cinsinden fiyat vermiyoruz. 2026 itibarıyla bakır, çelik ve döviz kurundaki dalgalanma nedeniyle pano fiyatları kısa sürede değişebiliyor; bugün yazılan bir rakam birkaç ay içinde yanıltıcı olur. Bunun yerine, hangi teklif size neden farklı geliyor, onu anlamanızı sağlayacak faktörleri paylaşıyoruz.

Ayaklı elektrik panosu fiyatları neye göre değişir?

Ayaklı pano fiyatı, kabin sayısı, sac kalınlığı, bara sistemi ve içine yerleştirilen şalterlerin akım değerine göre değişir. Aynı ölçüdeki iki ayaklı kabinin boş hali benzer fiyatta olabilirken, biri 250 A diğeri 1000 A'lik ana kesiciyle donatıldığında aradaki fark katlanır.

Dış ortam elektrik panosu fiyatları neden daha yüksek?

Dış ortam panoları; UV dayanımlı gövde, IP65 ve üzeri conta sistemi, sızdırmaz rakorlar, kilitli kapak ve çoğu zaman yoğuşma önleyici ısıtıcı gerektirdiği için iç mekan eşdeğerinden pahalıdır. Bu ek maliyet, kışın içine su veya nem alan bir panonun yol açacağı arıza masrafının yanında küçüktür.

Bina elektrik panosu fiyatları nasıl hesaplanır?

Bina panosu maliyeti; daire sayısı (sayaç sayısı), ortak alan ve asansör çıkışları, ana kesici akımı, pano tipi (askılı/ayaklı) ve dağıtım şirketinin istediği teknik şartlara göre projeye özel hesaplanır. Bu nedenle bina panolarında "birim fiyat" yerine keşif sonrası teklif almak daha doğrudur.

Boş elektrik panosu mu, hazır donanımlı pano mu?

Elektrik Panosu Bağlantısı Nasıl Yapılır? (Güvenlik Uyarılı Adım Adım)

Elektrik panosu bağlantısı, enerji kesilip gerilim yokluğu doğrulandıktan sonra, projeye uygun koruma elemanlarının yerleştirilmesi, iletkenlerin renk koduna ve tork değerine uygun bağlanması ve ölçüm testleriyle tamamlanan bir süreçtir.

Bu iş mutlaka yetkili elektrikçi veya elektrik mühendisi tarafından yapılmalıdır.

Profesyonel pano bağlantısının 9 adımı

1. Proje ve yük hesabı: Kurulu güç, devre sayısı, kablo kesitleri ve koruma elemanlarının değerleri belirlenir.
2. Enerjiyi kesme ve kilitleme: Besleme kesilir; şalter kilitlenip etiketlenir ki kimse yanlışlıkla enerji vermesin.
3. Gerilim yokluğu kontrolü: Uygun ölçü aletiyle tüm faz, nötr ve toprak arasında gerilim olmadığı doğrulanır.
4. Pano montajı: Pano terazisinde, yanmaz yüzeye ve kolay erişilebilir yüksekliğe sabitlenir; önü engellenmez.
5. Koruma elemanlarının yerleşimi: Ana şalter, kaçak akım rölesi, sigortalar ve baralar DIN rayına planlanan sırayla yerleştirilir.
6. Kablo bağlantıları: Faz, nötr ve koruma iletkenleri renk koduna uygun, üretici tork değerleriyle sıkılır; her devrenin nötrü kendi kaçak akım rölesinin nötrüne bağlanır.
7. Etiketleme: Her sigortanın hangi odayı veya cihazı beslediği kalıcı olarak yazılır.
8. Ölçüm ve test: Yalıtım direnci, topraklama direnci ve kaçak akım rölesinin açma süresi ölçülür, sonuçlar kayda geçirilir.
9. Kontrollü enerji verme: Enerji kademeli verilir; yük altında gerilim, akım ve ısınma kontrol edilir.

Elektrik panosu bağlantısını kendim yapabilir miyim?

Kesinlikle Hayır; bunu önermiyoruz.

Pano bağlantısında yapılan küçük bir hata (örneğin nötrlerin farklı kaçak akım rölelerine karıştırılması ya da toprak iletkeninin bağlanmaması) hemen fark edilmez ve ilk arızada hayati sonuç doğurabilir.

Sayaç ve şebeke tarafındaki her işlem ise dağıtım şirketinin iznine tabidir.

Elektrik Panosu Kapatma, Anahtar ve Ayak

Elektrik panosu kapatma, antre veya salon duvarındaki panonun dekoratif bir kapak, tablo ya da dolap içinde gizlenmesidir. Bu mümkündür, ancak üç şartla: pano her an hızla açılabilmeli, havalandırması engellenmemeli ve kapatma malzemesi panoya temas edip ısıyı hapsetmemelidir. Acil bir durumda ana şaltere saniyeler içinde ulaşılamıyorsa, kapatma çözümü yanlış uygulanmış demektir.

Elektrik panosu anahtarı

Elektrik panosu anahtarı, bina ve sanayi panolarının kilitli kapaklarını açmak için kullanılan anahtardır. Piyasada üçgen, kare, çift uçlu ve çok uçlu (dört yönlü) pano anahtarları bulunur. Bina giriş panosunun anahtarının yalnızca yönetimde ve yetkili teknik personelde bulunması, yetkisiz müdahaleyi önlemenin en basit yoludur.

Elektrik panosu ayağı

Pano ayağı (kaide), ayaklı panoları zeminden yükselten, kablo girişine alan açan metal taban parçasıdır. Dış ortamda beton kaide üzerine ankrajla sabitlenmesi, rüzgar ve devrilme riskine karşı önemlidir.

Elektrik Panosu Bakımı ve Arıza Belirtileri

Elektrik panosu bakımı; bağlantı noktalarının sıkılık kontrolü, termal inceleme, kaçak akım rölesi testi, temizlik ve etiket kontrolünü kapsar. Konutlarda yılda bir uzman kontrolü, iş yerlerinde ise mevzuat gereği yılda bir periyodik kontrol yapılmalıdır.

Elektrik panosu arıza belirtileri

1. Pano kapağının veya sigortaların elle dokunulamayacak kadar ısınması
2. Yanık plastik kokusu, cızırtı veya vızıltı sesi
3. Sigorta ya da kaçak akım rölesinin sık sık atması
4. Işıkların titremesi, gerilim düşmesi
5. Klemens veya kablo uçlarında kararma, erime izi
6. Panoda nem, damlama veya pas izi

Elektrik panosu neden ısınır?

Pano ısınmasının en yaygın nedenleri; gevşek bağlantı noktaları, devre kapasitesinin üzerinde yükleme, yetersiz kablo kesiti, sıkışık yerleşim ve havalandırma eksikliğidir. Termal kamerayla yaptığımız ölçümlerde sıcak noktanın büyük çoğunlukla bir sigortanın gövdesinde değil, kablonun sigortaya bağlandığı terminalde olduğunu görüyoruz.

Sigorta veya kaçak akım rölesi neden sürekli atar?

• Sigorta atıyorsa: Aşırı yük (aynı hatta çok sayıda güçlü cihaz) veya kısa devre ihtimali yüksektir.
• Kaçak akım rölesi atıyorsa: Nemli bir priz veya buat, izolasyonu bozulmuş bir cihaz (sıklıkla su ısıtıcısı, çamaşır makinesi, dış mekan aydınlatması) ya da nötr iletkenlerinin karışması olabilir.

Sahada Gördüğümüz 10 Kritik Elektrik Panosu Hatası

Kayseri genelinde konut, apartman ve sanayi projelerinde yaptığımız keşiflerde en sık karşılaştığımız hatalar şunlardır:

1. Kaçak akım rölesinin hiç olmaması veya eski tesisatta sonradan eklenmemesi.
2. Kabloya göre büyük seçilmiş sigorta: 1,5 mm² aydınlatma kablosuna 16 A veya 20 A sigorta takılması.
3. Topraklamanın eksik veya kopuk olması; özellikle eski binalarda toprak iletkeninin nötre bağlanması.
4. Tüm evin tek linyeden beslenmesi; bir arızada evin tamamen karanlıkta kalması.
5. Etiketsiz sigortalar; arıza anında hangi sigortanın kapatılacağının bilinmemesi.
6. Sıkışık ve yedeksiz pano; yeni cihaz için panoya "sıkıştırılan" ek elemanlar.
7. Gevşek klemens ve bara bağlantıları; ısınma ve ark oluşumu.
8. Dış mekanda iç mekan panosu kullanılması; Kayseri kışında nem ve donma kaynaklı arızalar.
9. Panonun önünün eşya veya dekoratif kapatmayla engellenmesi.
10. Seçicilik hatası; daire içi bir arızada bina giriş korumasının açması.

Hangi Elektrik Panosu Ne Zaman Tercih Edilmeli?

Elektrik Panosu Satın Almadan Önce 12 Soru

1. İç mekan mı dış ortam mı?
2. Tek faz mı üç faz mı?
3. Maksimum yük nedir?
4. Kaç bağımsız devre var?
5. Gelecekte yük artacak mı?
6. Hangi koruma cihazları kullanılacak?
7. Kısa devre seviyesi nedir?
8. Gerekli IP derecesi nedir?
9. Metal/plastik seçiminin teknik gerekçesi nedir?
10. Ayaklı mı askılı mı?
11. Kablo girişleri ve servis alanı yeterli mi?
12. Proje, test ve dokümantasyon gerekiyor mu?

Kayseri'de Elektrik Panosu Hizmetleri: Hak Mühendislik

Hak Mühendislik, elektrik ve elektronik mühendisi Burak Çiftçi'nin koordinasyonunda Kayseri ve çevresinde elektrik, elektronik,  elektrik panosu projelendirme, satış, kurulum, bakım, tamir, onarım ve danışmanlık hizmeti verir. Hizmet alanlarımız:

• Müstakil ev, daire ve villa pano yenileme ve kaçak akım rölesi eklenmesi
• Apartman ve site bina giriş panosu keşfi, projelendirmesi ve bakım sözleşmesi
• Sanayi tesisleri için ADP, kompanzasyon ve otomasyon panosu
• Çatı ve arazi tipi GES için AC/DC pano çözümleri
• Termal kamera ile pano arıza tespiti ve periyodik kontrol

Panonuzla ilgili bir sorunuz, yenileme ihtiyacınız veya bakım talebiniz varsa, keşif ve teknik değerlendirme için bizimle iletişime geçebilirsiniz.

Sıkça Sorulan Sorular

Elektrik panosu nedir, ne işe yarar?

Elektrik panosu, şebekeden gelen enerjiyi devrelere dağıtan ve bu devreleri aşırı akım, kısa devre ve kaçak akıma karşı koruyan kapalı muhafazadır. Evde, binada veya fabrikada elektriğin güvenli yönetildiği merkez noktadır.

Elektrik panosu kaç çeşittir?

Tek bir resmi sayı yoktur; panolar kullanım yerine, malzemeye ve montaj şekline göre sınıflandırılır. Sahada en sık karşılaşılan 10–12 tip bulunur.

Müstakil ev için hangi boyutta pano yeterlidir?

Ortalama bir müstakil evde 18–24 modüllük pano çoğu zaman yeterlidir. Doğru boyut, mevcut devre sayısına en az yüzde 25–30 yedek eklenerek bulunur.

Ayaklı elektrik panosu ne zaman tercih edilir?

Duvarın taşıyamayacağı ağırlıkta, yüksek akımlı veya çok sayıda şalt elemanı içeren sistemlerde tercih edilir. Bina giriş, sanayi ana dağıtım ve kompanzasyon panoları çoğunlukla ayaklıdır.

Askılı pano ile ayaklı pano arasındaki fark nedir?

Askılı pano duvara asılır ve küçük-orta kapasite içindir; ayaklı pano zemine kaide ile oturur ve büyük kapasiteli sistemler içindir. Fark taşınan yük, iç hacim ve genişleme kapasitesindedir.

Metal pano mu plastik pano mu daha dayanıklıdır?

Mekanik darbe ve yüksek akım için metal pano daha dayanıklıdır. Nemli, korozif ve kimyasal ortamlarda ise paslanmayan plastik pano daha uzun ömürlüdür.

Dış ortam elektrik panosunda hangi IP sınıfı aranmalı?

Doğrudan yağmura açık konumda en az IP65 aranmalıdır. Saçak altında IP54 yeterli olabilir; yıkama yapılan alanlarda IP66 tercih edilir.

Elektrik panosu fiyatını neler etkiler?

Fiyatı en çok şalt malzemenin markası ve amper değeri belirler. Ardından IP sınıfı, gövde malzemesi, boyut ve işçilik gelir.

Bina giriş elektrik panosunun bakımından kim sorumludur?

Ortak tesisat kapsamındaki bina giriş panosunun bakımını yaptırmak kural olarak yöneticinin görevidir. Gider, yönetim planında aksi yoksa kat malikleri arasında paylaştırılır.

Çift sayaçlı pano ne zaman gerekir?

Aynı yapıda iki ayrı abonelik gerektiğinde gerekir. Kiracıya verilen ayrı kat ve aynı binada ev ile iş yerinin bulunması en yaygın örneklerdir.

Çift kapaklı pano ile tek kapaklı pano arasındaki fark nedir?

Çift kapaklı panoda sayaç bölmesi ile sigorta bölmesi ayrı kapaklarla kapanır. Böylece sayaç okunurken şalt elemanlara erişilmez.

Elektrik panosu bağlantısını kendim yapabilir miyim?

Hayır, önerilmez. Pano bağlantısı can güvenliği ve yangın riski nedeniyle yetkili elektrikçi veya elektrik mühendisi tarafından yapılmalıdır.

Asansör elektrik panosu diğer panolardan nasıl farklıdır?

Asansör panosu trifaze motoru, kumanda ve güvenlik devrelerini besler; ayrı bir hatla beslenir ve kilitlenebilir ana şaltere sahiptir. Asansör güvenlik standartlarına uymak zorundadır.

Boş elektrik panosu mu, hazır donanımlı pano mu almalı?

Projesi belli ve deneyimli bir elektrikçiyle çalışıyorsanız boş pano esneklik sağlar. Standart konut ihtiyacında test edilmiş donanımlı pano daha pratik ve güvenlidir.

Elektrik panosu bakımı ne sıklıkla yapılmalı?

Konutlarda yılda bir uzman kontrolü yeterlidir; kaçak akım rölesi test butonu birkaç ayda bir denenmelidir. İş yerlerinde elektrik tesisatının periyodik kontrolü yılda bir yapılır.

Kaynakça

1. T.C. Enerji ve Tabii Kaynaklar Bakanlığı. Elektrik İç Tesisleri Yönetmeliği. Resmî Gazete. [Yayın öncesi güncel metin ve link kontrol edilecek]
2. T.C. Enerji ve Tabii Kaynaklar Bakanlığı. Elektrik Tesislerinde Topraklamalar Yönetmeliği. Resmî Gazete. [Link eklenecek]
3. T.C. Çalışma ve Sosyal Güvenlik Bakanlığı. İş Ekipmanlarının Kullanımında Sağlık ve Güvenlik Şartları Yönetmeliği (periyodik kontroller). [Link eklenecek]
4. 634 sayılı Kat Mülkiyeti Kanunu. mevzuat.gov.tr. [Link eklenecek]
5. Türk Standardları Enstitüsü. TS EN IEC 61439-1/-2/-3: Alçak gerilim anahtarlama ve kontrol düzeni donanımları.
6. Türk Standardları Enstitüsü. TS EN 60529: Mahfazalarla sağlanan koruma dereceleri (IP kodu).
7. Türk Standardları Enstitüsü. TS EN 62262: Elektrik donanımı mahfazalarının dış mekanik darbelere karşı koruma dereceleri (IK kodu).
8. IEC. IEC 60364 serisi: Alçak gerilim elektrik tesisatları.
9. Türk Standardları Enstitüsü. TS EN 60898-1, TS EN 61008-1, TS EN 61009-1 (sigorta ve kaçak akım koruma cihazları).
10. NFPA. NFPA 70B: Standard for Electrical Equipment Maintenance (termal inceleme ve bakım aralıkları).
11. TMMOB Elektrik Mühendisleri Odası (EMO). İç tesisat ve pano uygulamalarına ilişkin teknik yayınlar. [İlgili yayın ve link eklenecek]
12. Kayseri ve Civarı Elektrik T.A.Ş. (KCETAŞ). Abonelik ve sayaç bağlantı şartları. [Link eklenecek]
